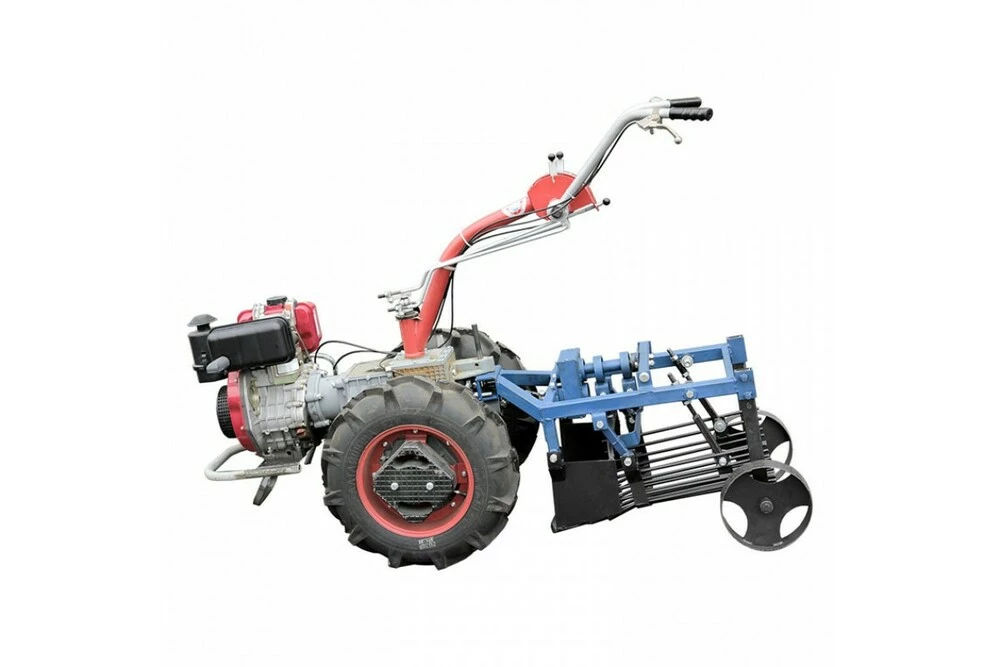

Вібраційний картоплекопувач «Мотор Січ» КК15

Принцип роботи</ span>

Картоплекопач наводиться в дію від валу відбору потужності мотоблока. Оберти від ВВП передаються через спеціальний карданний вал (входити в стандартну комплектацію моделі КК15) на вал приводу картоплекопачу. На приводному валу картоплекопачу встановлено два ексцентрики, кожний з яких через власні штовхачі пускає в хід ніж і гуркіт. У процесі збирання ніж підрізає і розпушує ґрунт, який разом з картоплею просувається на гуркіт. На сітці гуркоту бульби відокремлюються від ґрунту і викидаються на поверхню рядка. Роздільний привод гуркоту та ножа за допомогою двох ексцентриків забезпечує зниження вібрації і позитивно позначається на роботі активного ножа, який більш дбайливо викопує картопля. Регулювання глибини викопування здійснюється завдяки опорним колесам.

Конструкція

У конструкції картоплекопака можна виділити наступні елементи:

• рама з причіпним вузлом;
• активний ніж;
• < span style="font-size: 18pt;">активний гуркіт;
• опорні колеса;
• вал приводу в зборі.

Продовжня рама картоплекопачу виготовлена ​​зі сталевої профільної труби перерізом 40 × 40 мм, товщина стінки – 2мм. Поперечна рама виготовлена ​​із профільної труби перерізом 60 × 30 мм, товщина стінки – 3мм. Для забезпечення міцності та надійності конструкції передбачені додаткові перемички та підсилювачі. Максимальний діаметр приводного валу становить 34 мм. Причіпний узел розроблений спеціально для використання з мотоблоками «Мотор Січ» і має такі параметри:

висота причіпної коробочки – 70 мм;

ширина –  140 мм;

діаметр відтвору під палець – 16,2 мм. Активний ніж має ширину 382,5 мм, його толщина становить 5 мм. Ніж має заточений край.

Сітка активного гуркоту утворена 15 прутками. Їхня тривалість – 500 мм, толщина – 10 мм.

Опорні колеса кріпляться за допомогою болтового з'єднання, що дає можливість регулювати їх положення.</ p>

Габаритні розміри:

• висота – 505 мм;
• ширина – 680 мм по крайніх точках коліс і 445 мм по крайніх точках рами;
• довжина – 998 мм (від краю причіпного до краю гуркоту);
• вага виробу – 51 кг.
